Хомутовый керамический, миканитовый нагреватель (ТЭН). Барнаул

ТЭНы являются электронагревателями, которые используются для нагрева различных сред, в том числе воды и воздуха. Существует несколько типов ТЭНов, в том числе хомутовые (кольцевые).

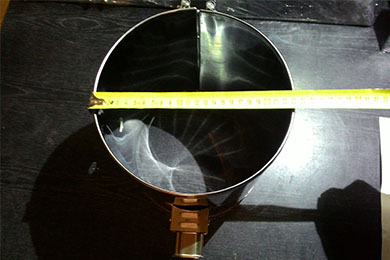

Хомутовый ТЭН представляет собой электронагреватель, выполненный в виде изогнутой пластины, которая служит защитой для спирали. В его конструкцию входит нагревательный элемент, снабжённый контактными стержнями на концах, помещённый в защитный кожух. Материал изготовления кожуха зависит от параметров рабочей среды — ТЭН может быть снабжён керамической или миканитовой изоляцией, а также контактной группой, которая может изменяться в зависимости от требований потребителя. Подключение питания может иметь множество вариантов, например:

• болты м5;
• двухконтактный cетевой термостойкий разъём;
• термостойкий провод;
• термостойкая керамическая колодка на П-образной ножке;
• клеммная колодка.

Кольцевой ТЭН — это негерметичное изделие, в корпусе которого могут быть выполнены отверстия, пазы, держатели термопары или другие конструкционные элементы, указанные на эскизе заказчика. Такие нагреватели снабжены прижимным устройством и легко интегрируются в различное оборудование, такое как термопластавтоматы, упаковочные машины, экструдеры и установки по производству резинотехнических изделий. Такие ТЭНы гарантируют эффективный и точный нагрев объектов, имеющих цилиндрическую форму.

ТЭНы могут иметь различные характеристики, такие как ширину, посадочный диаметр, напряжение электропитания и допустимую номинальную нагрузку. Эти параметры определяются в зависимости от требований к рабочей среде и условий эксплуатации.

Подобные ТЭНы широко используются в различных областях промышленности и быта для нагрева жидкостей и различных газов, просты в установке и эксплуатации, надёжны и долговечны. У нас вы можете заказать изготовление хомутовых ТЭНов по индивидуальным эскизам следующих видов:

• ширина – 15-300 и более мм;
• посадочный диаметр – от 25 до 100 и более мм;
• напряжение электропитания – от 12 до 600 В;
• мощность — по желанию заказчика.

Допустимая нагрузка варьируется в зависимости от исполнения изоляции:

• миканитовый нагреватель – до 4,5 Вт/см. кв.;
• керамический нагреватель – до 8,0 Вт/см. кв.

Гарантией надёжной работы и высокой теплоотдачи является плотное соприкосновение нагревателя и объекта нагрева.

---

Вы можете заказать хомутовые ТЭНы компании «ТЭН–МИАСС» в Ижевске по телефону или отправив заявку на электронную почту также можете воспользоваться формой обратной связи на сайте. При заказе крупной партии хомутовых ТЭНов, цена на них с учётом скидки на объём будет выгодно отличаться от цен наших конкурентов.

---

При выборе ТЭН рекомендуем ознакомиться с требованиями ГОСТа и таблицей мощностей.

Пример расчёта нагревателя

Для расчёта мощности нагревателя, помимо его удельной мощности (а для данного типа она составляет от 0,5 до 4,5 Вт/см²), нам необходимо знать его площадь и рабочее напряжение. Для примера возьмём миканитовый нагреватель с внутренним диаметром 10 см, ширина тоже равна 10 см. Рабочее напряжение — 220 В.

Для начала вычислим площадь касания, представив нагреватель в виде прямоугольника, чем он, по сути, и является:

10 × 3,14 × 10 = 314 см², где:

10 — внутренний диаметр нагревателя, см;

3,14 — число π;

10 — ширина нагревателя, см.

После этого вычислим среднюю мощность, перемножив найденную площадь и среднюю удельную мощность (среднее арифметическое от 0,5 и 4,5) на квадратный сантиметр:

314 × ((0,5 + 4,5) ÷ 2) = 785 Вт.

Для максимально допустимого значения мощности вычисления будут следующими:

314 × 4,5 = 1413 Вт.

Для расчёта керамического нагревателя изменяем значения среднего и максимального значения на 5,25 Вт ((2,5 + 8) ÷ 2 = 5,25) и 8 соответственно:

314 × 5,25 = 1648,5 Вт (среднее);

314 × 8 = 2512 Вт (максимальное).

Мощность литого нагревателя рассчитывается аналогично:

314 × 4 = 1648,5 Вт.

Для получения оперативной информации звоните по телефонам: 7 (919) 405-21-39, и мы поможем подобрать и правильно рассчитать ваш ТЭН. Для заявки пишите и присылайте фото на WhatsApp, вам ответят в течение трёх минут. Основными данными для запуска ТЭНов в производство являются габаритные размеры, напряжение питания, мощность нагревателя и их необходимое количество.

---

Хомутовый нагреватель (ХН) — кольцеобразный нагревательный элемент, охватывающий цилиндрическое изделие снаружи. Нагрев осуществляется через кондуктивный контакт внутренней поверхности хомута с наружной поверхностью нагреваемого изделия. Применяется для нагрева цилиндров, труб, сопел, фланцев.

Конструкция: нихромовая спираль или лента расположена между слоями слюды (ХНм) или между керамическими пластинами (ХНк). Всё заключено в металлическую обойму с замковым болтом. При затяжке болта хомут прижимается к цилиндру с необходимым усилием.

Принципиальное отличие от плоского нагревателя — геометрия контакта: хомут обеспечивает равномерный нагрев по всей окружности цилиндра без угловых зон с пониженной теплоотдачей. Это критично для цилиндров экструдеров и ТПА, где неравномерный нагрев ведёт к дефектам изделий.

Заказ в Барнаул

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Барнаул — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
