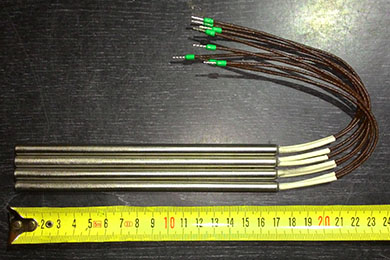

Патронный ТЭН (пальчиковый, одноконцевой) — вставляется в глухое отверстие с посадкой H7. Ø 4–20 мм, длина до 1000 мм, до 50 Вт/см². С термопарой, с резьбой, Г-образный. Для пресс-форм, экструдеров, горячих каналов.
Оставить заявку
Перезвоним в течение 15 минут и уточним параметры.
Патронные ТЭНы – это нагревательные элементы, предназначенные для нагрева жидкостей, газов и различных веществ в бытовом и промышленном использовании. Устройство включает в себя две основные части: главную рабочую часть – нагревательный элемент и термопару, которая измеряет температуру.
Термопары — самые востребованные устройства для измерения температуры, они могут быть изготовлены из благородных (платинородий-платинородиевые, платинородий-платиновые) и неблагородных (хромель и алюмель, хромель и константан, хромель+копель и т. д.) металлов. Выбор металлов для термопары зависит от измеряемой температуры и условий эксплуатации ТЭНа.
По варианту подключения к сети патронные ТЭНы бывают одно- и двухконцевыми. Сами выводы могут быть термостойкими, выдерживающими температуру до 400° С, возможно исполнение в металлической оплётке.
Диапазон мощностей для разных типов патронных ТЭНов может достигать нескольких киловатт. Диаметр — от 4 до 32 мм, длина — от 4 до 3000 мм. Напряжение работы патронных ТЭНов может варьироваться от 12 до 600 вольт в зависимости от требований конкретной задачи. Кроме того, некоторые патронные ТЭНы способны работать как на постоянном, так и на переменном токе, что позволяет использовать их в различных условиях и на различных объектах.
Выбор материала для изготовления корпусов патронных нагревателей зависит от его назначения, диапазона мощностей и условий эксплуатации. Наиболее популярным является нержавеющая сталь, обеспечивающая высокую теплопроводность и устойчивость к коррозии и агрессивным веществам. Сам нагревательный элемент также может быть изготовлен из различных материалов, таких как титан и керамика — в зависимости от требований к рабочей среде и её химической стойкости.
Варианты подвода питания для патронных ТЭНов включают различные типы соединений, такие как резьбовое, фланцевое, фланцевое со стандартными отверстиями и другие. Система подвода питания должна быть надёжной и обеспечивать электрическую безопасность.
Монтаж ТЭНа может осуществляться с помощью резьбового штуцера. Резьба выполняется согласно ГОСТу
Патронные ТЭНы различаются по форме, самые востребованные – круглая и квадратная, но также существуют уникальные формы для определённых задач.
Наиболее распространены варианты с прямым или изогнутым исполнением, позволяющим удовлетворить специфические требования по установке и размещению ТЭНа в системе.
В быту такие ТЭНы встречаются в электрических чайниках, соковыжималках и другой бытовой технике, в промышленности используются для таких задач, как нагрев и поддержание температуры воды в банных комнатах, промышленных баках, терморегуляции в процессе производства и т.д.
С более подробными характеристиками нашей продукции и её ассортиментом вы можете ознакомиться в разделе «Каталог».
При выборе ТЭН рекомендуем ознакомиться с требованиями ГОСТа и
таблицей мощностей.
Примерный расчёт ТЭНа
Для примера рассчитаем нагреватель для нагрева пресс-формы длиной (l) 20 см и диаметром (d) 1 см. Материал:
углеродистая сталь.
Для начала найдём площадь трубки ТЭНа (S):
S = π × d × l.
S = 3,14 × 1 × 20 ≈ 62 см2.
Полученное значение умножаем на 25 (удельная мощность на см2 при контакте с нагреваемым металлом):
62 × 25 ≈ 1 550 Вт.
Мощность ТЭНа равна 1,6 кВт.
*Мощность ТЭН может меняться в зависимости от условий эксплуатации, способа крепежа и охлаждения самого нагревателя.
Для получения оперативной информации звоните по телефонам: 7 (919) 405-21-39, и мы поможем подобрать и правильно рассчитать ваш ТЭН. Для заявки пишите и присылайте фото на WhatsApp, вам ответят в течение трёх минут. Основными данными для запуска ТЭНов в производство являются габаритные размеры, напряжение питания, мощность нагревателя и их необходимое количество.
Патронный ТЭН (ТЭНП) — трубчатый нагреватель с одним открытым торцом, из которого выходят токовыводы. Второй торец глухой. Нагреватель вставляется в цилиндрическое глухое отверстие в металлическом изделии, обеспечивая нагрев через кондукцию (контактный теплообмен).
Ключевое требование — плотный тепловой контакт оболочки со стенкой отверстия. Поэтому посадочное отверстие выполняется с допуском H7 по ISO 286, а сам ТЭНП имеет наружный диаметр по h6. Зазор между ТЭНП и отверстием не должен превышать 0,01–0,03 мм, иначе теплопередача резко падает и нагреватель перегревается.
Удельная мощность патронного ТЭН существенно выше, чем у воздушного: 10–20 Вт/см², поскольку тепло отводится кондукцией в металл, а не конвекцией в воздух. Это позволяет получать компактные высокомощные нагреватели для прессформ, горячих каналов, экструдеров.
Пять типов патронных ТЭНов
Стандартный ТЭНП
Диаметр 4–20 мм, длина 30–500 мм. Нержавеющая оболочка 12Х18Н10Т. Токовыводы — шпильки M3–M6 или провода в силиконовой изоляции.
Миниатюрный (Ø4–6,5 мм)
Для мелких пресс-форм и горячих каналов с ограниченным пространством (Ø 4 / 6,5 мм). Мощность до 500 Вт. Токовыводы — тонкий силиконовый провод.
ТЭНП с термопарой K или J
Встроенная термопара расположена рядом с активной зоной внутри оболочки. Обеспечивает точный контроль температуры непосредственно у нагревательного элемента. Погрешность ≤ 2 °C.
ТЭНП с наружной резьбой
Резьба M10–M22 на конце оболочки для фиксирующей гайки. Предотвращает выпадение ТЭН при вибрации и тепловых циклах.
ТЭНП с фланцем
Опорный фланец у основания. Упрощает монтаж и фиксацию без дополнительной резьбы в изделии.
Формы патронных ТЭНов
Прямой (основная форма)
Цилиндрическая трубка, оба конца соосны. Длина 30–500 мм. Стандарт для подавляющего большинства применений.
Г-образный (редкая форма)
Изгиб на 90° в пассивной зоне. Применяется при угловом расположении отверстия относительно подводящего провода.
С резьбой M10–M22
Технически относится к прямой форме, но с нарезанной резьбой на пассивном конце трубки для крепёжной гайки.
Технические параметры ТЭНП
Выводы и подключение
Шпильки M3–M6
Вваренные в торцевую пробку. Подключение гайкой с плоской шайбой. Применяются при фиксированном положении нагревателя и жёстком монтаже проводки.
Силиконовый провод
Гибкий вывод в силиконовой изоляции, рабочая температура изоляции до 200 °C. Стандартная длина 300–500 мм, сечение 0,75–1,5 мм².
Провод в металлорукаве
Для условий с вибрацией, механическим истиранием или высокой температурой (>200 °C). Внешний металлический экран из нержавеющей оплётки.
Керамический бисер (провод)
Нихромовые или стальные токовыводы, нанизанные на керамические трубчатые бусины. Рабочая температура в зоне вывода до 600 °C. Применяется на высокотемпературных ТЭНах.
Применения патронных ТЭНов
Пресс-формы и термопластавтоматы
Горячеканальные системы
Паяльные станции и сварочные приспособления
Нагрев металлических плит и матриц
Экструдеры и литьевые машины
Нагрев роликов, барабанов, валов
Маркировка ТЭНП
ТЭНП 12.20.800.220 К
Патронный · Ø 12 мм · длина 20 см · 800 Вт · 220 В · термопара тип К
ТЭНП 10.15.500.220
Патронный · Ø 10 мм · длина 15 см · 500 Вт · 220 В · без термопары
H7 — допуск посадочного отверстия по ISO 286. Длина холодной (пассивной) зоны у вывода указывается отдельно при заказе.
Вопросы и ответы
Что такое посадка H7 и зачем она нужна?
H7 — поле допуска отверстия по ISO 286. Для ТЭНП Ø12,5 мм допуск H7 составляет +0/+0,018 мм. Ответная часть (оболочка ТЭНа) выполняется по h6. Такая посадка обеспечивает тепловой зазор не более 0,01–0,05 мм — это критично для кондуктивной теплопередачи. При большем зазоре воздушная прослойка работает как теплоизолятор, ТЭН перегревается и перегорает.
Чем патронный ТЭН отличается от трубчатого (стандартного)?
Трубчатый (водяной/масляный) ТЭН — двухконцевой: оба токовывода на разных концах. Патронный — одноконцевой: оба вывода на одном торце. Патронный вставляется в глухое отверстие; трубчатый проходит насквозь или крепится фланцем. Удельная мощность патронного выше, рабочая температура — до 750 °C.
Какова максимальная рабочая температура ТЭНП?
Для стандартной оболочки из нержавейки 12Х18Н10Т — до 750 °C на поверхности трубки. При использовании Incoloy 840 — до 950 °C. Токовыводы из силикона ограничивают температуру в зоне вывода до 200 °C — при более высоких температурах корпуса используйте варианты с металлорукавом или керамическим бисером.
Как правильно установить патронный ТЭН?
Отверстие должно быть выполнено с допуском H7 (разверните после сверления). Перед установкой нанесите тонкий слой теплопроводной пасты (теплопроводность ≥ 1 Вт/м·K) — это заполнит микронеровности и снизит контактное сопротивление. Фиксируйте ТЭН резьбой или прижимной планкой: при нагреве металл расширяется и посадка становится плотнее.
Зачем нужна встроенная термопара?
Внешний датчик на поверхности изделия всегда показывает температуру с задержкой и погрешностью, связанной с тепловым сопротивлением между ТЭН и датчиком. Встроенная термопара находится в 1–2 мм от спирали — реакция на изменение температуры практически мгновенная. Это важно для систем с ПИД-регулятором в горячих каналах и пресс-формах.
Можно ли использовать патронный ТЭН без металлического контакта (в воздухе)?
Нельзя в штатном режиме. Без металлического окружения удельная мощность должна быть снижена до 1–2 Вт/см² — как у обычного воздушного ТЭН. На практике это означает, что в воздухе стандартный ТЭНП с удельной мощностью 10–15 Вт/см² перегорит за несколько минут.
Заказ в Барнаул
Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Барнаул — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.
Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
Как заказать
Заявка
Форма ниже или звонок.
Эскиз
Согласуем размеры, форму, мощность.
Производство
От 1 шт. Гарантия 1 год.
Доставка
РФ, РБ, Казахстан, Армения.
С вами работают живые люди
Контрактное производство ТЭН в Миассе с 2010 года. Менеджер ведёт вашу заявку от первого звонка до отгрузки, технолог рассчитывает параметры и подбирает материал под задачу — серийно и от 1 штуки, по чертежам и ТЗ.
Айгуль
Руководитель
Руслан
Технолог
Юля
Менеджер по продажам
Олеся
Менеджер по продажам
С 2010 года
Изготавливаем ТЭН по чертежам и ТЗ заказчика — серийными партиями и от 1 штуки, в том числе под брендом клиента (OEM).
ГОСТ 13268-88
Сертификация по ГОСТ, по заявке — DIN, IEC, ASTM. Закрывающие документы и паспорта на изделия.
Гарантия 1 год
На все изделия. Обмен при повреждении в доставке. Доставка «Деловыми линиями» по России бесплатно.
Реквизиты
ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а.
Почему ТЭН-Миасс
В соответствии с ГОСТ 13268-88
Изготовление по ТУ под отраслевые требования.
От 1 штуки
Без минимальных партий, включая редкие типоразмеры.
Срочное изготовление
От 3 дней. Производственные мощности для сжатых сроков.
Гарантия 1 год
На все изделия. Обмен при повреждении при доставке.
Смотрите также
ПН - плоские (ПНм/ПНк/ПНж)
Миканит до 450 °C, керамика до 700 °C, жёсткий. Любая форма по чертежу.
Подробнее →
ХН - хомутовые (ПХН/ХНм/ХНк)
Кольцевые и полукольцевые. Миканит и керамика. Ø 25–380 мм.
Подробнее →
Водяной и масляный ТЭН
Погружной. Вода до 100 °C, масло до 450 °C. AISI 304/316, медь, сталь.
Подробнее →К нам обращались
